全自动LED插件机

时间:2014-03-01编辑:



项目名称

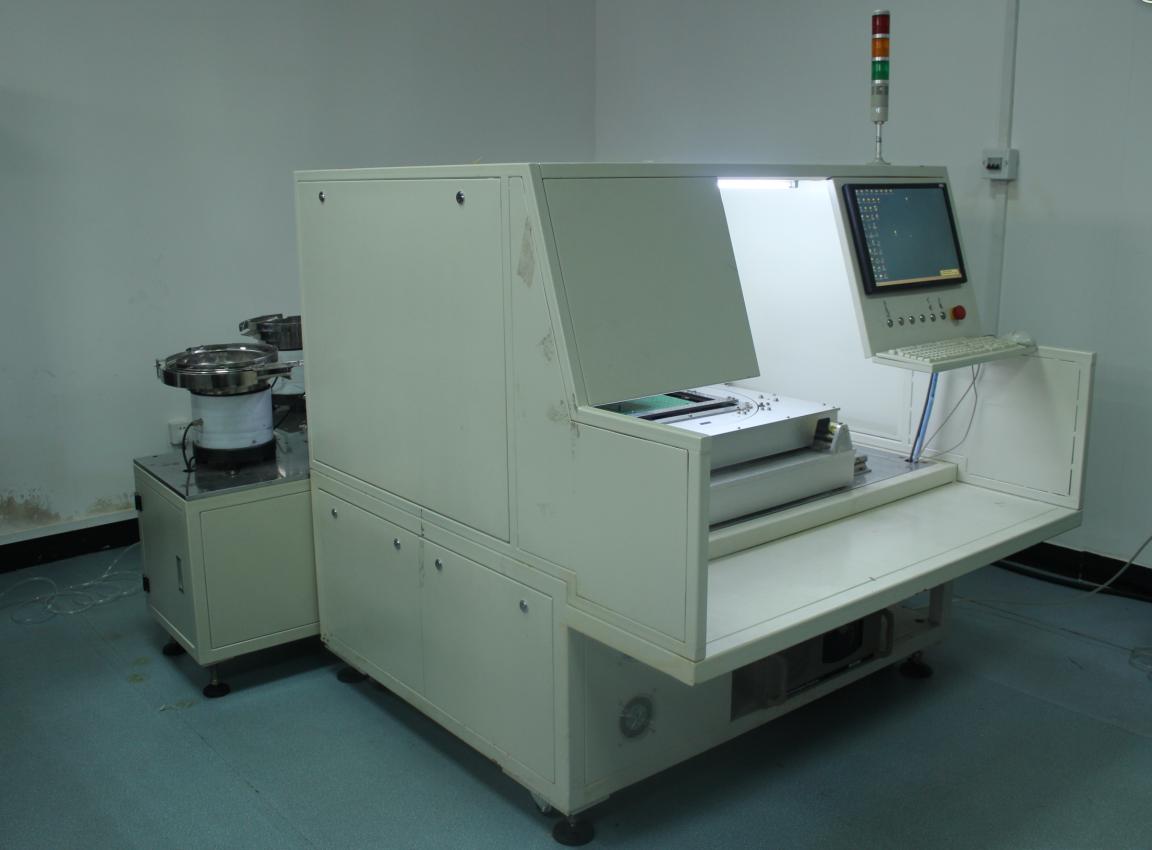

全自动LED插件机

项目简介

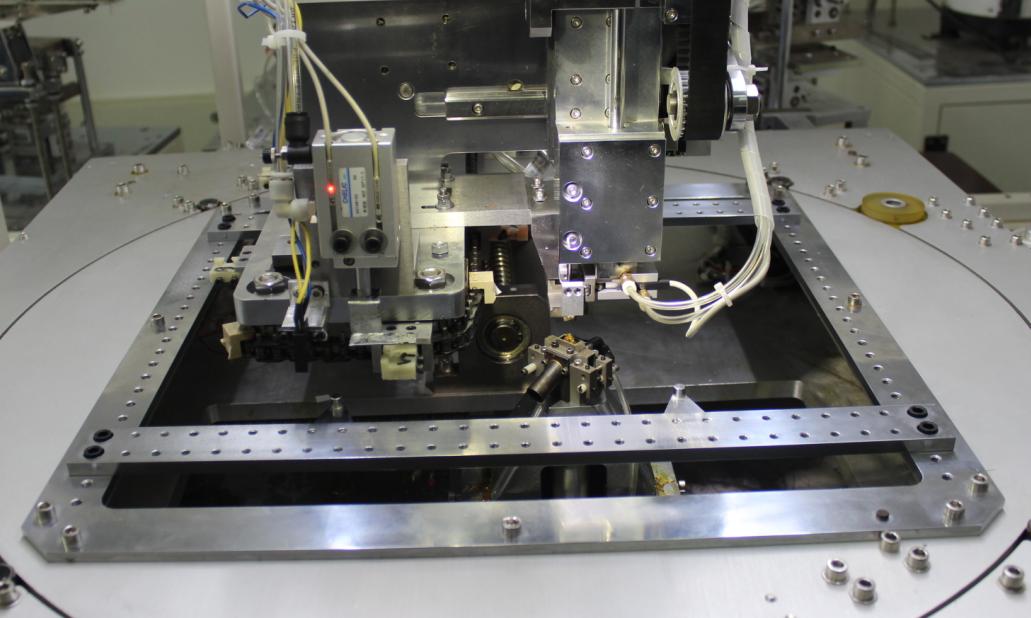

针对国内LED发展加速、人力短缺、人工成本攀高的态势,研发了一款具有高速、高精度、高可靠性的全自动LED插件机,代替目前人工插件。该设备可实现全自动化的LED极性判别、好坏检验、颜色分辨与排序;高速高精度的完成取件、剪脚、折弯等一系列动作;另配有精密的定位与校正系统。

应用领域

各类单色/多色散料LED插件、各类异形元件插件

产品种类

全自动LED插件机、异形元件插件机

技术指标

理论速度:10000/小时

插入不良率:小于300PPM

元件剪脚长度:1.2mm~2.2mm

元件弯脚角度:10~35°

料站数量:配装1~3组送料器

气压:0.6~0.8MPA

使用电源:220V/AC(单相)50~60HZ

驱动系统:AC伺服

元件密度:高密度插入方式

技术水平

具有自主知识产权的高速、高精度LED取插件装置;

具有自主知识产权的LED全自动上料机构,完成极性判断、好坏检验、颜色分辨与排序功能;

具有自主知识产权的LED定位与校正系统。

前景预测

预计至2015年,中国户外LED照明渗透率达到60%~80%,室内商用LED照明渗透率达25%~30%,室内家居LED照明渗透率约5%~10%,中国市场LED照明整体渗透率将达到甚至超过20%LED产业的蓬勃发展,将带动一大批行业需求。人工插件方式不利于企业迅速扩大产能,占领市场,插件机的研发将有助于电子产业自动化技术升级,有着广阔的前景。

合作方式

技术服务、技术开发、技术转让等

技术成熟

程度

样机装配完成,开始后期调试,即将进入中试阶段,目前已有部分厂家在接洽中。

成本核算

设计成本:100万元;制造成本:20万元(单台样机);销售成本:合作后另计

投资预期

一期提供中试基地、二期推进共同打造一条以上的生产线、三期全面推广,三期投资总共在2000万以上
