精密标准件筛选机

时间:2014-03-01编辑:



项目名称

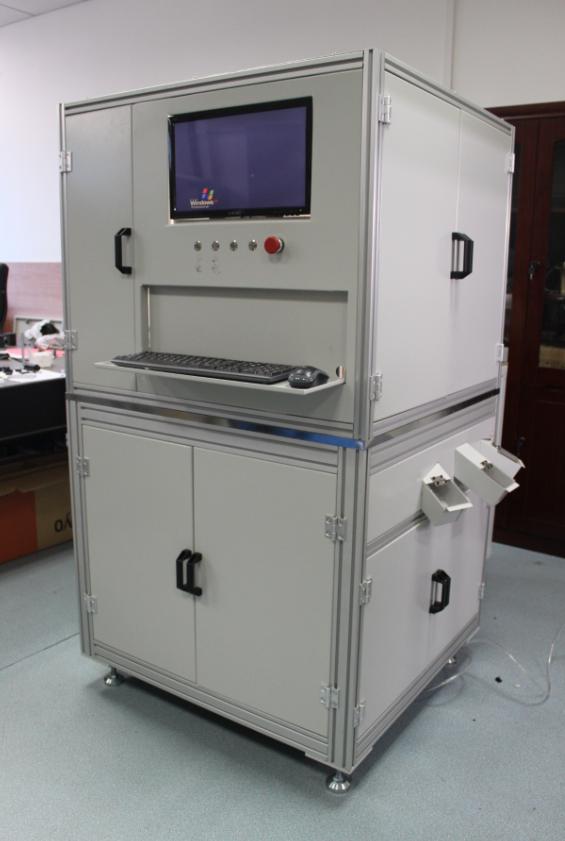

精密标准件全检机

项目简介

精密标准件全检机通过机器视觉技术对标准件进行快速、高效、准确的测量。检测指标全方位覆盖,包含标准件的长、宽、高、半径、牙参数、内螺纹等,检测精度达到10um。可对表面瑕疵、缺陷、破损等标准件质量指标进行实时精确测量,检测速度800~1100/分钟。操作简便快捷,智能式向导配置轻松实现测量参数的自定义设置。该设备可实现高能效、低成本的自动化检验作业,减少乏味而耗费劳动力的人工操作,降低人为检测错误,大幅提高产品出货质量,确保后续装配使用需求。

应用领域

各类标准零部件,含螺钉、螺母、垫片等,还可根据客户具体需求对非标产品进行检测

产品种类

精密标准件全检机、精密非标件全检机

技术指标

检测精度:10um

检测速度:800~1100/分钟

使用电源:220V/AC(单相)

使用环境温度:0°~40°

检测参数:牙参数(含有无牙、牙内外径、牙距、牙数、牙角、第一牙距等)、多段高度、多段宽度、长度、头部破裂、牙丝、毛边、断针、塞孔、对角、对边、真圆度、倒角、有无电镀、十字塞孔、表面瑕疵、垫片数目及有无等

技术水平

高精度CCD筛选检测系统,检测参数覆盖全面;

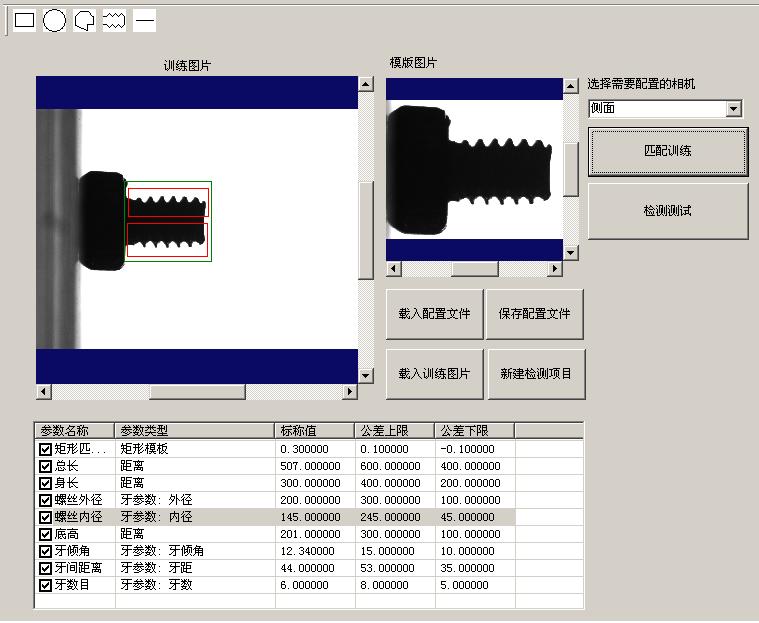

操作界面简洁明快,智能式配置,易于实现设置与检测

实时高精度测量,检测速度快、效率高;

可根据客户需求,开发特殊参数检测功能及非标产品的检测。

前景预测

伴随着全国产业升级换代,自动化设备制造业蓬勃发展,重庆地区乃至全国对机械标准件的需求非常巨大,而各种机械标准件的质量对成品设备的性能有着很大影响,如何高速高精度地筛选出合格的标准件成为成品设备组装的基本需求。精密标准件筛选机可应用于全国数以万计的标准件生产厂以及成品设备制造厂,有着广阔的应用前景。

合作方式

技术服务、技术开发、技术转让等

技术成熟

程度

样机已研发调试完成,设备可稳定运行,即将进入中试阶段

成本核算

设计成本:50万元;制造成本:10万元(单台样机);销售成本:合作后另计

投资预期

同类产品市场价约18~20万元,需200万以上投资
