混合信号示波器

    Agilent MSO9254A

Agilent DSOX2022A

设备型号：Agilent MSO9254A / Agilent DSOX2022A

购置年月：2011年11月

设备简介：

Agilent Infiniium MSO9254A配有15英寸XGA显示屏，而且包装非常轻巧，仅有9英寸深、26磅重，可节省您有限的工作台空间。该示波器提供最广泛的测量功能，可满足目前和未来的需求。16个完全集成的时间校准数字通道使您能够深入分析定时关系和进行精密触发。可选的综合协议查看器可快速找出导致错误的物理层问题。

Agilent InfiniiVision DSOX2022A 具有入门级产品的价位，能够在满足您苛刻预算要求的情况下提供卓越性能，以及同类产品无法拥有的可选功能。安捷伦突破性技术可以在相同的预算条件下提供更多更出色的示波器功能。

应用范围：

混合信号示波器可用于混合信号的调试和测试；可以与并行总线的控制命令同步；可以解决的第三个难题是与串行总线同步；对捕获的深存储数据直接进行高清晰显示处理。

技术参数：

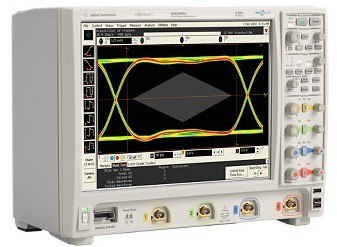

Agilent MSO9254A混合信号示波器

1. 提供最广泛的测量功能

？2.5 GHz带宽

？4 个模拟通道+ 16个数字通道

？20 GSa/s最大采样率

？标准20 Mpts存储器，最大1 Gpt

2. 三合一仪器

？示波器：Infiniium 系列示波器的强大功能加上出色的技术指标为您提供精密的信号表征。

？逻辑分析仪：16个快速的深存储器数字通道让您看到关键的数值和定时关系。

？协议分析仪：选择集成的协议查看器，可快速、深入地了解协议层和物理层之间的数据包和时间关系。

3. 最广泛的调试和一致性测试应用软件

？串行协议应用软件包括I2C、SPI、RS-232、CAN、LIN、FlexRay, JTAG, MIPI D-Phy, PCI Express, USB 2.0和8B/10B

？串行物理层应用软件包括 USB 2.0、DDR1/2/3和以太网

？抖动分析应用软件包括InfiniiScan、EZJIT和EZJIT Plus

？查看和分析应用软件包括用户定义函数和串行数据均衡

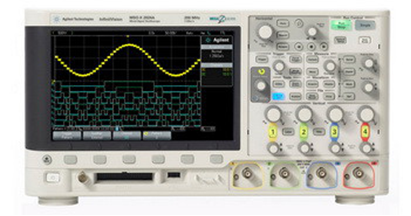

Agilent DSOX2022A混合信号示波器

1. 观察更长时间、更深入的信号细节：

？同类产品中尺寸最大的显示屏：8.5 英寸 WVGA 显示屏

？高达 50,000 个波形/秒的最快更新速率

？最深的存储器：100 kpts

2. 三合一仪器可以提供更多功能：

？一流的示波器

？集成逻辑分析仪（MSO、可选、可通过 DSOX2MSO 升级）

？独有的内置 20 MHz 函数发生器： WaveGen

3. 获得更多投资保护

？可升级性：可在购买后添加带宽、数字通道或 WaveGen

？分段存储器

？模板测试
