函数信号发生器

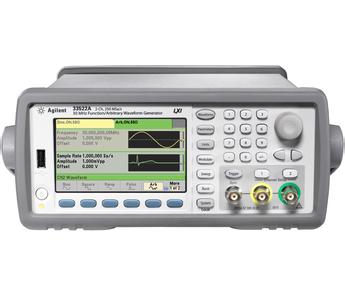

设备型号：Agilent 33522A

购置年月：2011年11月

设备简介：

Agilent 33522A是一款双通道30MHz函数/任意波形发生器，拥有最高的信号保真度，并可实施突破性的新技术，从而生成精度更高的任意波形。双通道的33522A，具有独立或耦合通道的输出模式，标配1M点波形存储器，可选配16M点存储器，以存储更复杂的任意波形，符合LXIC类标准。

应用范围：

函数信号发生器可以作为数字式信号源，一台功能较强的函数波形发生器，还有扫频、VCG、TTL、 TRIG、 GATE及或LCD液晶显示频率，其与频率计电路是重叠的。

技术参数：

1. 双通道功能，频率与幅度耦合、差分或合成输出通道

2. 波形生成：30 MHz双通道模式、正弦波、方波和脉宽，可支持更多应用

小于 40 ps的抖动，低于0.04%的总体谐波失真，适用于精度更高的信号

250 MSa/s，16位采样率，适合时间分辨率更高的任意波形

真正的逐点生成任意波形能力，可以更精确地生成用户定义的信号

3. 特性：高达 16 MSa/通道的任意波形存储器选件

大尺寸彩色图形显示屏支持直观的操作

TCXO标准时基、OCXO可选时基，用于实现超高稳定性

标配USB和LAN（符合LXIC类标准），便于使用和连接；配有GPIB选件

4. 波形生成和编辑：通过使用33503A BenchLink Waveform Builder Pro软件，无需繁琐编程即可获得先进的信号生成/编辑功能。
