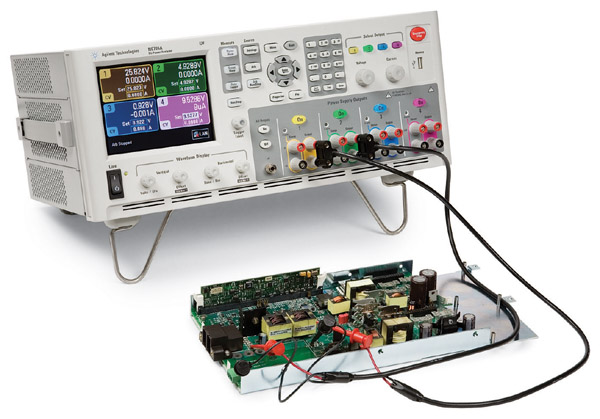

直流电源分析仪

设备型号：Agilent N6715B

购置年月：2011年11月

设备简介：

N6715A是一个按单定制的直流电源分析仪，每个N6715A包含1个N6705A主机和制定安装的1到4个模块。N6705B直流电源分析仪将多达4个先进电源与数字万用表、示波器、任意波形发生器和Data Logger特性融为一体，可以显著提高为被测件提供和测量直流电压和电流的效率。N6705B可独立测量被测件的电流，无需使用多个设备构建包括传感器（例如电流探头和分路器）在内的复杂测量装置。它也无需开发和调试程序，即可控制仪器组合并进行有效的测量，因为前面板已经提供了所有功能和测量。它还可与14585A控制和分析软件一起使用，获得更强大的控制和分析功能。若需要自动进行工作台设置，N6705B可通过GPIB、USB、LAN进行完全编程，并且符合LXIC类标准。

应用范围：

直流电源分析仪是一种高度集成的仪器，它把先进的直流电源、数字万用表、示波器、任意波形发生器和数据记录仪组合到一起，具有强大的综合功能，包括多达4个电源、数字万用表、示波器、任意波形发生器和Data Logger功能；便于使用的研发工具，可生成和测量输入到被测件的直流电压和电流；可通过标配的GPIB、LAN和USB接口进行编。

技术参数：

1. 4插槽主机最多可安装4个模块，总功率高达600 W

2. 电压表精度：高达0.025% + 50 μV，高达18位

3. 安培计精度：高达0.025% + 8 nA，高达18位

4. 任意波形发生器功能：带宽高达100 kHz，输出功率高达300 W

5. 示波器功能：可对电压和电流进行数字化处理，200 kHz，512 kpts，高达18位

6. 数据记录仪软件（Data Logger）功能：测量间隔从20 μs到60 s，每个数据记录最多存储5亿个读数，1GB非易失性数据存储器，用于存储数据记录、示波器迹线、仪器设置
