抗特性分析仪

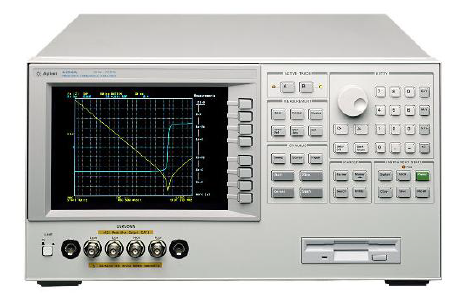

仪器型号:Agilent 4294A

购置年月:201110

仪器简介:

Agilent 4294A精密阻抗分析仪是适用于元件和电路有效阻抗测量和分析的集成解决方案,其覆盖了很宽的测试频率范围(40Hz110MHz),具有±0.08%的基本阻抗精度。其优异的高Q/D值精度使其能分析低损耗元件。其宽信号电平范围可用于在实际工作条件下评估器件。测试信号电平范围为5mV1Vrms200uA20mArms,直流偏置范围为0V±40V0mA±100mA。先进的校准和误差补偿功能避免了进行夹具内器件测量时的测量误差。

应用范围:

Agilent 4294A是适用于电子元件设计、论证、质量控制和生产测试的强大工具。测量材料的参数如|Z|-θ, R-X, LS-RS, LS-Q, CS-LS, CS-Q, CS-D, |Y|-θ, G-B, LP-G, LP-Q, Cp-G, CP-Q, CP-D, |Z|- LS, |Z|-Cs, |Z|-Cp, |Z|-D, COMPLEX Z-Y电路设计和开发工程师也能从它提供的性能和功能中受益
技术参数:

1.基本阻抗精度(四端对):+/-0.08%
2.测试频率范围:
40Hz
110MHz
3.频率分辨率:
1mHz
4.频率精度:
+/-20ppm
5.振荡器电平范围:
5mV1Vrms200uA
20mArms
6.振荡器电平分辨率:
1mVrms/20μA
7.电压:待测端开路时为
+/-(10+0.05*f(MHz)%+1)mV
8.电流:待测端短路时为
+/-(10+0.3*f(MHz)%+50)μA
9.直流偏置范围:
0V+/-40V0mA
±100mA
10.直流偏置电平分辨率:
1mV/40μA
11.直流偏置电压精度:
+/-(0.1%+(5+30*Imon(mA))mV
12.直流偏置电流精度:
+/-(2%+(0.2*Vmon(V)/20)mA
