支撑平台

虚拟现实系统



仪器型号:科视投影机(Christie WU12K-M

超声波定位系统(IS900

购置年月:2011.12

系统简介:

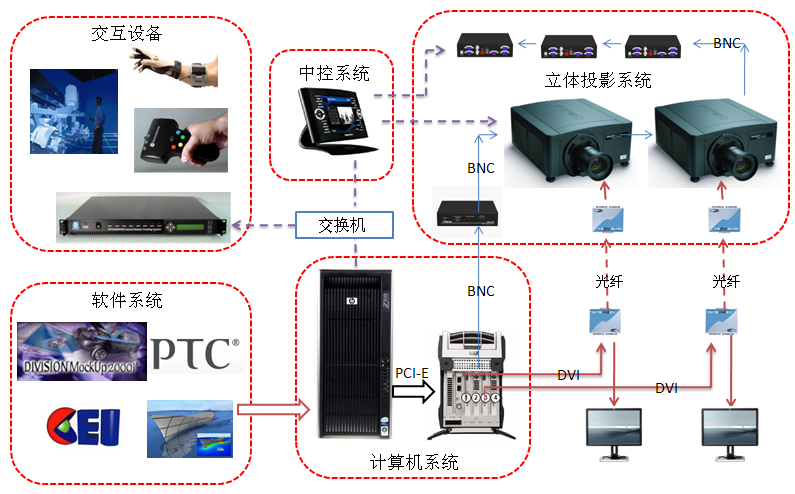

   虚拟现实系统主要由计算机系统、投影显示系统、交互系统、软件系统等部分构成。

    投影显示系统由两台CHRISTIE(科视)投影仪、视频信号光纤传输装置、立体眼镜及立体信号发射器组成,为系统提供虚拟仿真成像,人机交互等技术支持,三维立体仿真演示功能并具备沉浸效果(3D电子样机显示功能)。计算机系由15Z400图形工作站、1Z800图形工作站及Q7000外置图形卡、画中画数据采集卡等组成,为系统提供强大的数据及图形处理能力;交互系统主要由IS-900超声波空间定位系统组成,可通过空间鼠标、数据手套等设备进行人机交互,实现对数据的全沉浸式访问。

应用范围:

    通过软硬件配置和系统集成,提供一整套完整的虚拟现实系统,用于复杂机电产品研制中的总体方案论证、概念设计、仿真分析可视化、虚拟装配以及产品的维修使用、培训和模拟应用等;工程设计人员可以直接利用CAD系统所提供的各零部件的物理信息及其几何信息,在计算机上定义零部件间的连接关系并对机械系统进行虚拟装配,从而获得机械系统的虚拟样机,使用系统仿真软件在各种虚拟环境中真实地模拟系统的运动,并对其在各种工况下的运动和受力情况进行仿真分析,观察并试验各组成部件的相互运动情况,它可以在计算机上方便地修改设计缺陷,仿真试验不同的设计方案,对整个系统进行不断改进,直至获得最优设计方案以后,再做出物理样机。

技术参数:

1、科视投影机:(科视Christie WU12K-M

亮度:10500流明

显示方式:三片DLP 0.96英寸DMDX3

物理分辨率:WUXGA(1920×1200) 最大支持:QXGA(2048 x 1536)

对比度:10000:1

显示色彩:万色

芯片显示比例:1610兼容16943

2InterSense超声波定位系统:(IS900

标准追踪范围:2.0 X 2.0 X 3.0

角幅度:全方位360度 –所有轴

分辨位置:0.75毫米

分辨定位:0.05

静态精度:23毫米
