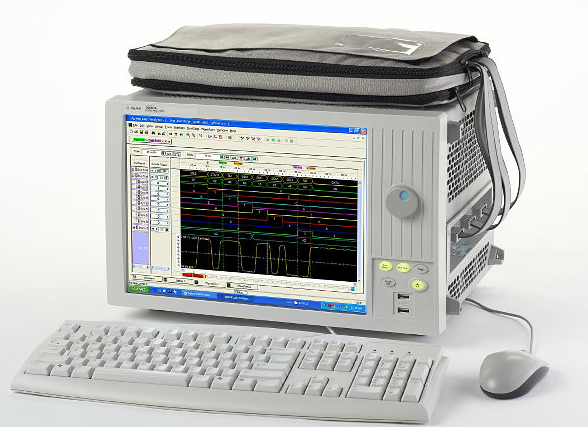

辑分析仪









仪器型号:Agilent 16806A204

购置年月:201110

仪器简介:

Agilent 16806A 204逻辑分析仪带有15英寸的触摸屏彩色显示器,具有高达32 M的采集存储器深度,阈值调整范围从-5 V5 V(以10 mV为增量),定时分析(异步采样)4 GHz定时缩放,64 K存储器深度深存储器,1.0 GHz / 500 MHz(半通道/全通道)传统定时。500 MHz转换定时状态分析(同步采样)状态时钟速率高达450 MHz数据速率。高达500 Mb/s自动设置阈值/样本位置,实现在高速总线上的精确测量同时监测所有通道上的眼图,快速发现故障信号配置时可选择的存储器深度:1 M4 M16 M32 M

应用范围:

数字系统的数据传输是按空间分布多码位的方式进行的,这些码位组成一定格式的数据。逻辑分析仪重点在于考察信号高于或低于某一门限电平值,以及这些数字信号与系统时间之间的相对关系。
技术参数:

1.带有触摸屏的15英寸(38.1 cm)彩色显示器

2.204通道便携式逻辑分析仪,具有高达32 M的采集存储器深度

3.综合的单端信号支持,阈值调整范围从-5 V5 V(以10 mV为增量)

4. 4 GHz定时缩放,64 K存储器深度

5.使用深存储器的1.0 GHz / 500 MHz(半通道/全通道)传统定时

6. 500 MHz转换定时

7.状态时钟速率高达450 MHz

8.数据速率:高达500 Mb/s

9.自动设置阈值/样本位置,实现在高速总线上的精确测量

10.同时监测所有通道上的眼图,快速发现故障信号
